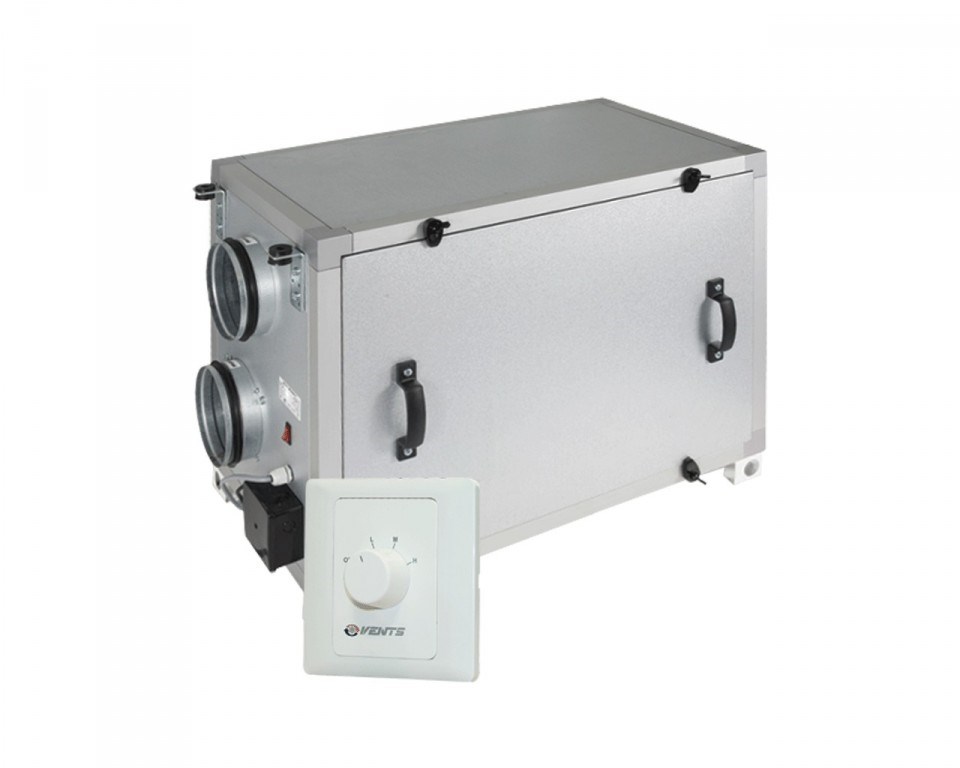

Vents ВУТ 350 Г(пластинчатый рекуператор) (Приточно-вытяжные установки)

Руководство пользователя  VETNS ВУТ Г

Приточно-вытяжная установка ВУТ Г представляет собой полностью готовый вентиляционный агрегат, обеспечивающий фильтрацию, подачу свежего воздуха в помещения и удаление загрязненного. При этом тепло вытяжного воздуха передается приточному воздуху через пластинчатый рекуператор. Все модели предназначены для соединения с круглыми воздуховодами номинальным диаметром 125, 150, 160, 200, 250, 315 мм.

Корпус изготовлен из алюминиевого профиля и сэндвич-панелей с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 20 мм.

Для фильтрации приточного и вытяжного воздуха в установке имеется два встроенных фильтра со степенью очистки G4 (на вытяжке) и F7 (на притоке).

Установка оснащена приточным и вытяжным центробежными вентиляторами двустороннего всасывания с загнутыми вперед лопатками и встроенным термостатом защиты с автоматическим перезапуском. Электродвигатели и рабочие колеса динамически сбалансированы в двух плоскостях. Шариковые подшипники качения электродвигателей не требуют обслуживания, срок их службы составляет не менее 40000 часов.

Рекуператор перекрестного тока выполнен из алюминиевых пластин. Для эксплуатации установки без рекуперации предусмотрен "летний" вкладыш. Под блоком рекуператора расположен поддон для сбора и отвода конденсата. Приточно-вытяжная установка комплектуется встроенной системой защиты рекуператора от обмерзания в холодный период года. Суть ее состоит в том, что по датчику температуры происходит выключение приточного вентилятора и теплый вытяжной воздух прогревает рекуператор. Затем включается приточный вентилятор, и вся установка работает в обычном режиме.

Управление скоростью вращения вентиляторов осуществляется при помощи четырехпозиционного переключателя, позволяющего выбрать минимальную, среднюю либо максимальную скорость или выключить установку.

Монтаж:

Приточно-вытяжная установка монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов. Установку можно разместить как во вспомогательных помещениях, так и в основных (за подвесным потолком, в нише или открытым способом). Монтировать можно только в таком положении, чтобы обеспечить сбор и отвод конденсата. Доступ для сервисного обслуживания и чистки фильтра – со стороны боковых панелей.

  • Внимание!
    Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию приборов без предварительного уведомления.
  • Габариты установки, мм
    722x416x603
  • Гарантия производителя
    1 год
  • Доставка по Москве (в пределах МКАД)
    Бесплатно
  • ЕС-мотор
    Нет
  • Изоляция
    25 мм, мин. вата
  • Исполнение патрубков
    горизонтальное
  • Максимальная мощность вентилятора , Вт
    2шт. х 130
  • Максимальная температура перемещаемого воздуха, °C
    -25 +55
  • Максимальный расход воздуха, м3/ч
    350
  • Масса,кг
    45
  • Материал корпуса
    алюмоцинк
  • Материал рекуператора
    алюминий
  • Размер подключаемого воздуховода,мм
    125
  • Рекуперация тепла
    Да
  • Стоимость монтажа
    уточнить у менеджера
  • Страна производства
    Украина
  • Суммарная мощность установки, Вт
    260
  • Суммарный ток установки, А
    1,2
  • Тип
    Приточно-вытяжная с рекуперацией
  • Тип рекуператора
    перекрестного тока
  • Ток вентилятора, А
    2шт. х 0.60
  • Уровень звукового давления на расст. 3 м , дБ(А)
    24-45
  • Частота вращения, мин-1
    1150
  • Эффективность рекуперации, до %
    78
